Moldeo de piezas personalizadas Scrambler

Además, nuestra empresa ha establecido relaciones de cooperación con proveedores de materias primas plásticas, fabricantes de impresiones, etc. para garantizar el suministro de materias primas y la calidad de impresión. A través de nuestra rica experiencia y nuestra perfecta cadena de suministro, nuestra empresa puede ofrecer a los clientes productos de moldeo de piezas personalizadas de codificador personalizados de alta calidad para satisfacer sus necesidades específicas. Al mismo tiempo, tenemos 10 años de experiencia profesional en servicios de comercio exterior, entendemos el proceso de comercio exterior y brindamos un mejor servicio a nuestros clientes. Para productos de moldeado de piezas personalizadas de scrambler, podemos fabricar las piezas de plástico correspondientes, lo cual se realiza principalmente mediante moldes de inyección.

El proceso de piezas de un codificador de frecuencia personalizado (que generalmente se refiere a equipos de seguridad de comunicaciones) excede con creces el núcleo del moldeo por inyección de precisión general. Es una ingeniería sistemática que integra "ingeniería electrónica de alta frecuencia", "blindaje electromagnético definitivo" y "diseño estructural de alta confiabilidad". El objetivo no es sólo crear una carcasa, sino también construir una "jaula de Faraday" que pueda garantizar el funcionamiento estable y confidencial de los circuitos digitales de alta velocidad y los circuitos de RF del interior.

�� Proceso central: de los requisitos electrónicos a la implementación física

Todo el proceso se centra en el principio de "diseño estructural basado en el rendimiento eléctrico" y se puede dividir en las siguientes cuatro etapas clave:

Fase uno: diseño colaborativo profundo de la electrónica y la estructura.

Ésta es la piedra angular de todo trabajo. Los ingenieros mecánicos deben trabajar en conjunto con los ingenieros de radiofrecuencia (RF) y los ingenieros de diseño de PCB desde la etapa conceptual.

Defina las limitaciones principales: defina claramente el tamaño de la PCB, la generación de calor del chip, la posición de la antena, el tipo y la posición de los conectores RF (como los cabezales SMA), los requisitos de disipación de calor y, lo más importante, el nivel de compatibilidad electromagnética.

Diseño de la cavidad de blindaje: este es el núcleo del diseño estructural. El interior del gabinete debe planificarse en múltiples compartimentos de blindaje independientes para aislar los circuitos digitales, circuitos analógicos, circuitos de RF y fuentes de alimentación, evitando interferencias mutuas. La conexión entre compartimentos requiere el diseño de una pieza de resorte de puesta a tierra precisa o una estructura de instalación de junta conductora.

Disipación de calor e integridad de la señal: bajo la premisa del blindaje, planifique rutas de disipación de calor eficientes (como la superficie de contacto de las juntas de grasa térmica y el diseño de los dientes de disipación de calor). Cuando todas las líneas de señal de alta velocidad y trazas de RF pasan a través de paredes divisorias, se deben utilizar conectores de filtro blindados o estructuras vía especialmente diseñadas para evitar fugas electromagnéticas.

Fase Dos: Selección de Materiales Clave y Procesos Especiales

La selección de materiales determina directamente la eficacia y fiabilidad del blindaje.

Material de la carcasa

Solución preferida: aleación de aluminio (como 6061, 5052). Se pueden lograr estructuras complejas y precisas mediante el mecanizado CNC, y su excelente conductividad eléctrica se puede utilizar para lograr un blindaje general. La superficie está tratada con oxidación conductora.

Solución de piezas complejas/de alta resistencia: utilice una aleación de zinc y aluminio para la fundición a presión, seguida de cobre y niquelado para lograr una alta eficiencia de blindaje (SE).

Solución liviana y de bajo costo: se aplica recubrimiento al vacío (pulverización catódica) de capas conductoras a las paredes internas de plástico ABS/PC, pero el rendimiento de blindaje y la durabilidad suelen ser inferiores a los de las soluciones metálicas.

Conexión y sellado

La superficie de unión de la carcasa debe diseñarse con ranuras de instalación para tiras de sellado conductoras o juntas de malla metálica.

Se deben utilizar filtros protectores de vidrio o metal en los botones y aberturas de la interfaz.

Se deben diseñar superficies metálicas limpias alrededor de todos los orificios de los tornillos para garantizar que la resistencia entre las dos partes de la carcasa sea extremadamente baja (generalmente en el nivel de miliohmios) después de apretar los tornillos.

Fase tres: fabricación de precisión e integración de sistemas

Mecanizado de precisión: la carcasa de metal adopta principalmente mecanizado CNC de alta precisión para garantizar la planitud, la precisión de la columna de tornillos y la tolerancia de instalación de los conectores RF. Las fundiciones a presión requieren moldes precisos.

Tratamiento superficial y procesamiento secundario: la oxidación conductiva se lleva a cabo en la aleación de aluminio después del procesamiento. Es posible que sea necesario recubrir adicionalmente las superficies de contacto de las teclas con un baño de oro o plata para reducir la resistencia de contacto. Luego instale todos los accesorios, como la junta conductora, el resorte de conexión a tierra y la pantalla del filtro de protección.

Premontaje del sistema: antes de instalar la PCB, se debe realizar una prueba de continuidad de conductividad de la carcasa para garantizar que la resistencia de solapamiento entre cada compartimento de blindaje cumpla con las especificaciones de diseño.

Fase cuatro: pruebas y verificación rigurosas

Este es el punto de control final para verificar si las piezas del scrambler están calificadas, lejos de la inspección ordinaria de apariencia y tamaño de las piezas.

Pruebas de confiabilidad ambiental: Incluye pruebas de ciclos de alta y baja temperatura, calor húmedo, vibración y choque para garantizar que la estructura no se deforme y el blindaje no falle en ambientes hostiles.

Pruebas de compatibilidad electromagnética

Prueba de eficacia del blindaje: La carcasa vacía ensamblada se prueba en una cámara anecoica para determinar su capacidad de blindaje contra interferencias de radiofrecuencia externas y su capacidad de supresión contra la radiación de señales internas.

Pruebas EMC a nivel del sistema: después de instalar la PCB, se realizan pruebas de inmunidad y emisiones radiadas de toda la máquina para verificar si el diseño cumple con el estándar militar nacional (GJB), MIL-STD-461 o FCC/CE, etc.

Monitoreo del rendimiento eléctrico a largo plazo: durante el ciclo de temperatura y los procesos de vibración, monitoree continuamente la impedancia de la ruta de la señal clave y la resistencia de conexión a tierra de la cavidad de protección para garantizar un rendimiento eléctrico estable.

�� Puntos clave y selección de socios

La contradicción central: buscar siempre un equilibrio entre "eficacia de blindaje óptima", "eficiencia de disipación de calor", "resistencia/peso estructural" y "costo/capacidad de fabricación".

Iteración del diseño: este proceso depende en gran medida de la simulación. Antes de abrir o procesar el molde, se debe utilizar un software de simulación electromagnética (como CST, HFSS) para simular y optimizar el diseño de la cavidad de protección.

Socio: Nunca elija un fabricante que solo entienda de moldeo por inyección o CNC ordinario. Es necesario buscar proveedores con experiencia en la fabricación de piezas para la industria militar, aeroespacial y equipos de comunicaciones de alta gama. Deben comprender conceptos como blindaje, conexión a tierra y EMC, y ser capaces de proporcionar sugerencias y datos de prueba correspondientes.

Somos un fabricante de molduras de piezas personalizadas para scrambler y ofrecemos fabricación de molduras de piezas personalizadas para scrambler de alta calidad. Siempre que desee personalizar/desarrollar productos de moldeado de piezas personalizadas para scrambler, puede encontrarnos. Contamos con un diseño profesional de moldes de inyección y una tecnología de fabricación madura, lo que le brinda un servicio integral, desde el diseño del producto, la fabricación del molde, la producción del producto, el embalaje del producto y el transporte del producto, podemos ayudarlo en cada vínculo. Siempre que venga a nosotros, le brindaremos el mejor servicio y lo satisfaceremos en términos de calidad del producto, tiempo de producción, diálogo de información, etc.

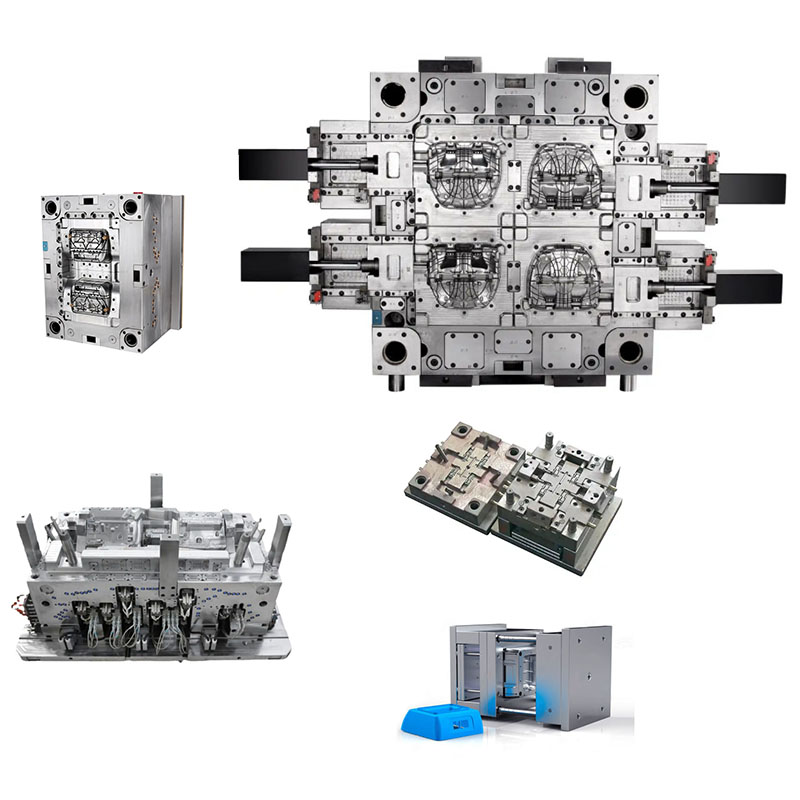

Fabricación de moldes de inyección de plástico

Especificaciones de moldeo de plástico.

Diseño de molde:

Proceso de transacción:

Pruebas de molde:

Embalaje del producto

Fábrica

Somos una fábrica de moldes de plástico personalizados. Nuestra fábrica es fabricante de moldes de inyección de plástico. Tenemos 17 años de experiencia en moldes de plástico personalizados profesionales y 10 años de experiencia en comercio exterior. Somos proveedores de moldes de plástico personalizados. Podemos proporcionar un servicio personalizado de moldes de plástico. Nuestra fábrica puede fabricar piezas de plástico moldeadas por inyección y la calidad de los productos lo satisfará.

Contamos con más de 50 máquinas de alta gama y cientos de ingenieros y diseñadores. Podemos brindar un servicio integral, desde el diseño del producto, la fabricación de moldes, la producción del producto, el embalaje del producto y el transporte. Contamos con una cadena de producción completa. Podemos cumplir con todos sus requisitos.

Servicios que brindamos:

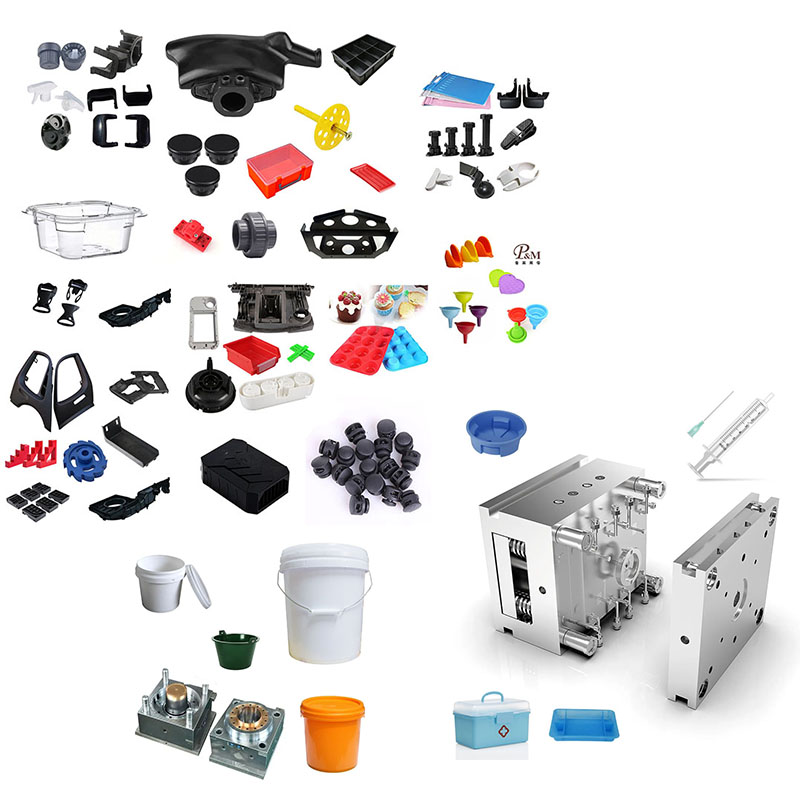

Servicio profesional de moldes personalizados, diseño y fabricación de moldes de plástico. Producción de productos de plástico, diseño de productos, diseño de moldes, personalización de moldes de soplado, personalización de moldes rotacionales, personalización de moldes de fundición a presión. Servicios de impresión 3D, servicios de fabricación CNC, embalaje de productos, embalaje personalizado, servicios de envío.

Siempre nos adherimos a los principios de calidad primero y tiempo primero. Mientras brinda a los clientes productos de la más alta calidad, intente maximizar la eficiencia de producción y acortar el tiempo de producción. Estamos orgullosos de decirle a cada cliente que nuestra empresa no ha perdido ningún cliente desde su creación. Si hay un problema con el producto, buscaremos una solución activamente y asumiremos la responsabilidad hasta el final.
