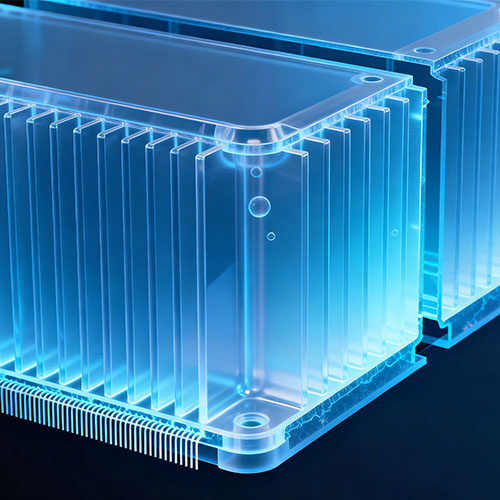

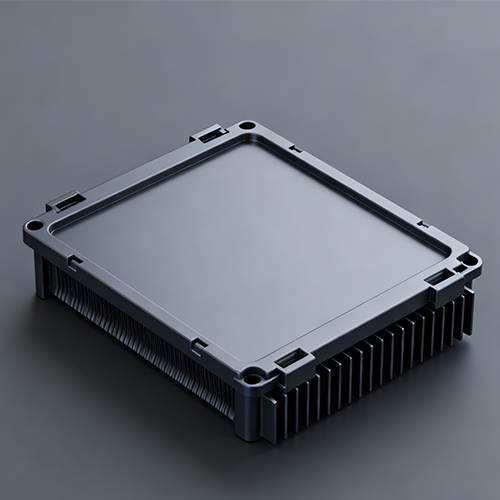

Moldura de disipador de calor de inyección de plástico

El moldeo del disipador de calor de inyección de plástico es una tecnología de fabricación que inyecta plástico fundido en un molde dedicado a través de un proceso de moldeo por inyección, y después de enfriar, produce componentes de plástico con funciones de disipación de calor.

Combinando las ventajas del peso ligero y bajo costo de plástico con el diseño de la estructura de disipación de calor, esta tecnología se usa ampliamente en equipos electrónicos, electrónica automotriz y otros campos para resolver el problema de la acumulación de calor en los componentes.

P&M INYECCIÓN DE PLÁSCA INTRODUCCIÓN DE MODIDO DE MODINACIÓN

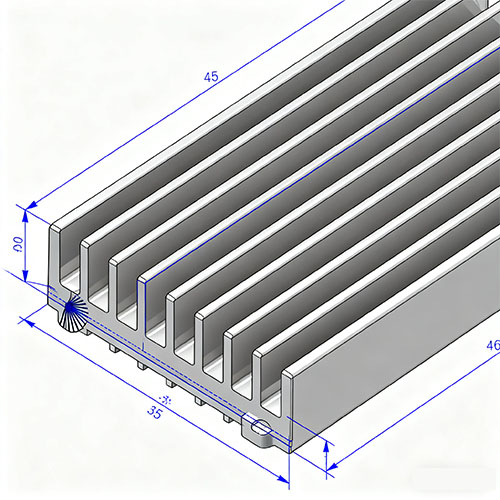

Diseño y fabricación de moho

Diseñe la cavidad del moho de acuerdo con la estructura del disipador de calor (como la densidad de aletas, el grosor, el canal de disipación de calor) y use el procesamiento de alta precisión (como la fresado CNC, el mecanizado de descarga eléctrica EDM) para garantizar la precisión del moho, con tolerancias generalmente controladas dentro de ± 0.02 mm.

Preparación de materia prima

Se seleccionan plásticos modificados con rellenos térmicamente conductores (como grafito, polvo de aluminio, partículas de cerámica). Los sustratos comunes incluyen PP, PA66, PPS, etc. La conductividad térmica se puede aumentar a 10-50 W/(m · k), al tiempo que garantiza la alta resistencia a la temperatura del material (que generalmente requiere resistencia a la temperatura a largo plazo ≥120 ℃).

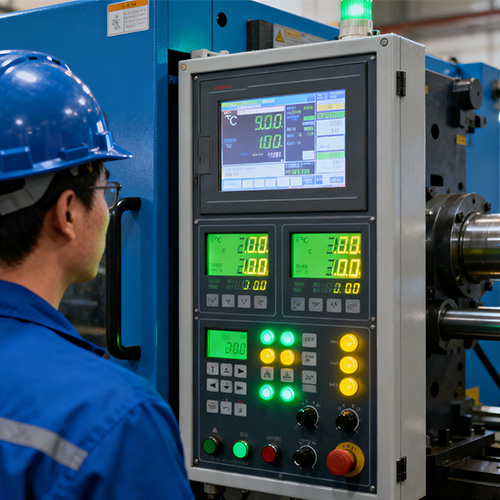

Moldura de inyección

Inyecte el plástico fundido en la cavidad del moho a alta presión (50-150MPa) y alta velocidad (50-200 mm/s), compensan la contracción plástica a través de la etapa de retención de presión (la presión de retención suele ser del 60% -80% de la presión de inyección), y luego se enfría y forma (el tiempo de enfriamiento representa el 40% -60% del ciclo total).

Postprocesamiento

Incluye el desmoldeamiento, el desacuerdo (alcanzable por el recorte congelado o el corte con láser), el tratamiento de la superficie (como la pulverización térmicamente conductora, el recubrimiento de vacío) y algunos productos deben ensamblarse (como unirse con bases de disipación de calor de metal).

P&M Moldeo de disipador de calor de inyección de plástico (especificación)

Función y aplicación de moldeo por calor de inyección de plástico P&M

一、 Ventajas técnicas y escenarios de aplicaciones

1. Ventajas técnicas

Ligero: el peso de los disipadores de calor de plástico es 30% -60% más ligero que el de los disipadores de calor de metal del mismo volumen, adecuado para dispositivos electrónicos portátiles (como computadoras portátiles, drones).

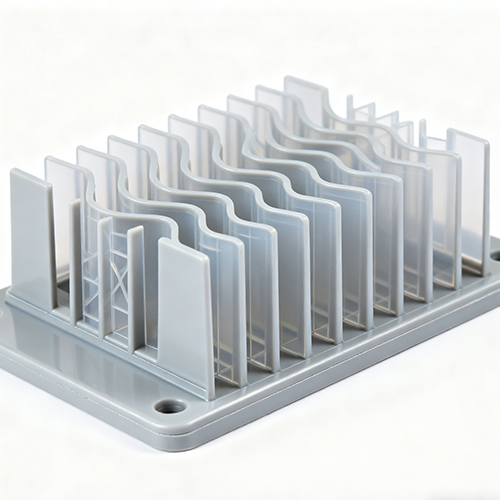

Flexibilidad de diseño: puede formar estructuras complejas (como aletas de forma especial, canales de disipación de calor incorporados) en un solo paso sin soldadura o empalme posterior.

Ventaja de costos: el moho tiene una larga vida útil (hasta 1 millón de ciclos o más), alta eficiencia de producción en masa, y el costo unitario del producto es 20% -40% más bajo que el procesamiento de metales.

2. Escenarios de aplicación

Electrónica de consumo:

Módulos de disipación de calor para enrutadores, cuadros establecidos y lámparas LED.

Electrónica automotriz:

Componentes de disipación de calor para navegación en el vehículo, sistemas ADAS y sistemas de gestión de baterías (BMS).

Equipo industrial:

Estructuras de disipación de calor para convertidores de frecuencia, sensores y montones de carga.

二、 Puntos de control de calidad

Prueba de rendimiento de disipación de calor:

Mida la distribución de la temperatura de la superficie del disipador de calor con una imagen térmica para garantizar que la temperatura del componente no exceda el umbral de seguridad bajo potencia nominal (por ejemplo, los chips IC generalmente requieren ≤85 ℃).

Prueba de precisión dimensional:

Use una máquina de medición de coordenadas para detectar dimensiones clave (como espaciado de aletas, altura) para garantizar el cumplimiento de las tolerancias de diseño.

Prueba de defectos de apariencia:

Use un sistema de inspección visual para verificar los defectos como escasez de materiales, burbujas y rebabas, con una tasa de aprobación de más del 99.5%.

Proceso de personalización

Fábrica y sobre nosotros

Ningbo Plastic Metal Product Co., Ltd (P&M) se encuentra en Yuyao, el llamado Mold City, plástico Reino, en el extremo sur del puente de la Bahía de Hangzhou, al norte de Shanghai, al este del puerto de Ningbo, una doble línea de carretera estatal 329 en tierra, mar y traítico aéreo en una red para facilitar el transporte.

Por la abundante fortaleza técnica, los métodos de gestión científica y el buen servicio postventa, el producto profundamente confiable y bienvenido por clientes de todo el mundo. P&M posee un sistema mejorado de desarrollo y producción, para lograr el diseño de moho, la fabricación de productos de plástico y la producción automática. Nuestros principales productos es el diseño y fabricación de moho de plástico, producto de plástico, producto de metal. El 90% de los productos de nuestra empresa se exportan a América, Europa, Alemania, Japón, Australia, etc. Durante muchos años, la compañía se ha comprometido a la investigación de materias primas. La compañía tiene su propia marca registrada y docenas de patentes, proporcionando un soporte técnico más conveniente para la fabricación de moho y la producción de productos. P&M comenzó el negocio nacional de 2008, llamado Shundi Mold Factory. Y abrimos el mercado internacional desde 2014. Siempre nos adhirimos a los principios de calidad primero y tiempo. Mientras proporciona a los clientes los productos de la más alta calidad, intente maximizar la eficiencia de producción y acortar el tiempo de producción. Estamos orgullosos de decirle a todos los clientes que nuestra empresa no ha perdido a ningún cliente desde su establecimiento. Si existe un problema con el producto, buscaremos una solución activamente y asumiremos la responsabilidad hasta el final.

P&M se adhiere al mercado orientado a la cuantidad de la vida y al enfoque en el servicio de calidad y el desarrollo continuo de nuevos productos, decididos a establecer una mejor imagen corporativa, y nuestros amigos en el hogar y en el extranjero para llevar una amplia gama de intercambios comerciales y cooperación, crear brillante.

Embalaje

Embalaje de acuerdo con sus necesidades

1. Por aire, tarda de 3 a 7 días para la entrega.

Los productos pueden ser enviados por DHL, FedEx, UPS.

2. Por mar, el tiempo de entrega se basa en su puerto.

A los países del sudeste asiático demoran entre 5 y 12 días.

A los países de Medio Oriente lleva entre 18 y 25 días.

A los países europeos demora entre 20 y 28 días.

A los países estadounidenses demoran entre 28 y 35 días.

A Australia tarda entre 10 y 15 días.

A los países africanos demora entre 30 y 35 días.

P&M Piezas de bicicleta, centradas en niños, equilibra la seguridad, la salud y la diversión, con el objetivo de agregar un color brillante a la hermosa infancia de los niños. Esperamos trabajar junto con usted para servir a nuestros hijos.

El camino del crecimiento de un niño está pavimentado con ladrillos y azulejos.

Preguntas frecuentes

1. ¿Quiénes somos?

Tenemos su sede en Zhejiang, China, comenzamos desde 2014, vendemos a América del Norte (30.00%), sur de Europa (10.00%), Norte de Europa (10.00%), América Central (10.00%), Europa occidental (10.00%), Medio Oriente (10.00%), Europa del Este (10.00%), América del Sur (10.00%). Hay un total de aproximadamente 51-100 personas en nuestra oficina.

2. ¿Cómo podemos garantizar la calidad?

Siempre una muestra de preproducción antes de la producción en masa;

Siempre inspección final antes del envío;

3. ¿Qué puedes comprarnos?

Molde, producto de plástico, producto de metal, producto dental, mecanizado CNC.

4. ¿Por qué no deberías comprarnos de otros proveedores?

Principales hacemos todo tipo de diseño 3D, impresión 3D y moldes de plástico y productos de moldes de metal. Tenemos nuestro propio ingeniero y fábrica. Suministro único: diseño 3D - impresión 3D - fabricación de moho - inyección de plástico.

5. ¿Qué servicios podemos proporcionar?

Términos de entrega aceptados: FOB, CFR, CIF, EXW, FCA, DDP, DDU;

Moneda de pago aceptada: USD, EUR;

Tipo de pago aceptado: T/T, L/C, PayPal, Western Union, depósito en garantía;

Idioma hablado: inglés, chino, español, francés, ruso.

6. ¿Cuáles son las características de su servicio?

1. Su consulta relacionada con nuestros productos o precios se responderá dentro de las 24 horas.

2. Personal bien entrenado y experimentado para responder todas sus consultas en inglés con fluidez.

3. Ofreciendo el soporte para resolver el problema en la aplicación o el período de venta.

4. Precios competitivos basados ​​en la misma calidad.

5. Garantía la calidad de las muestras igual que la calidad de producción en masa.
