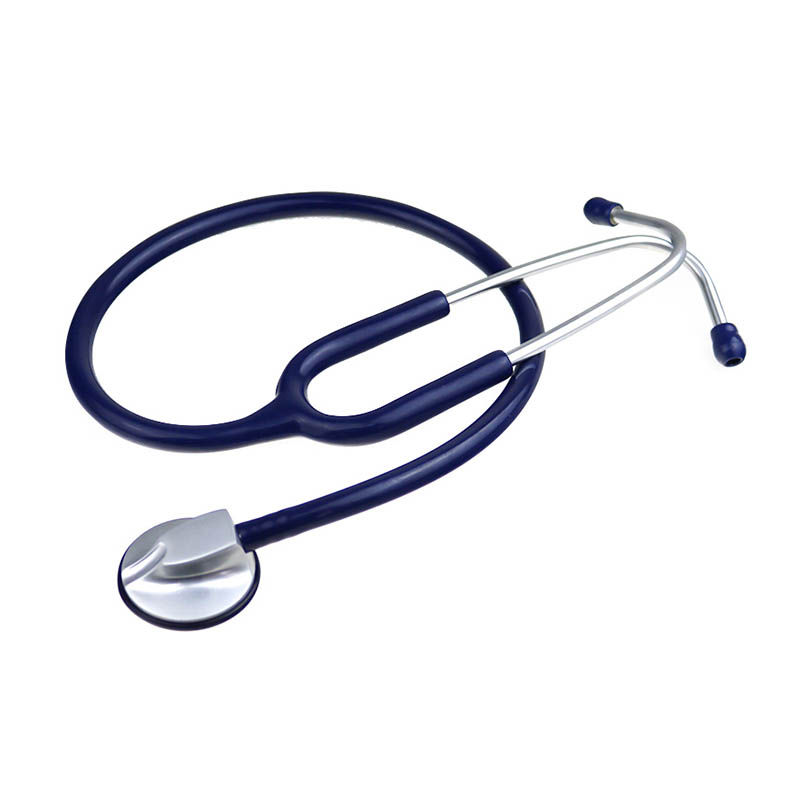

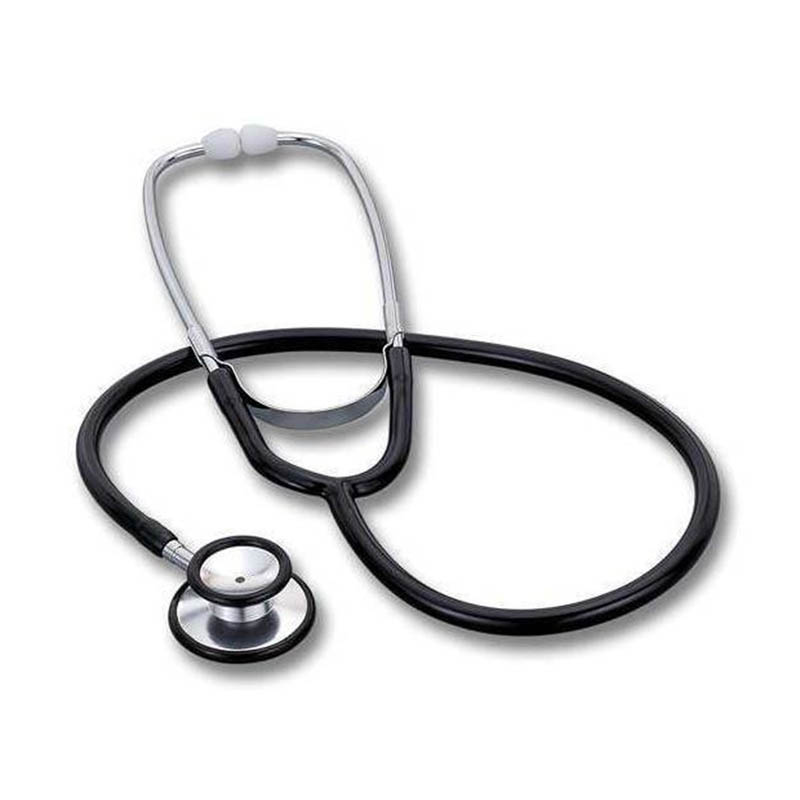

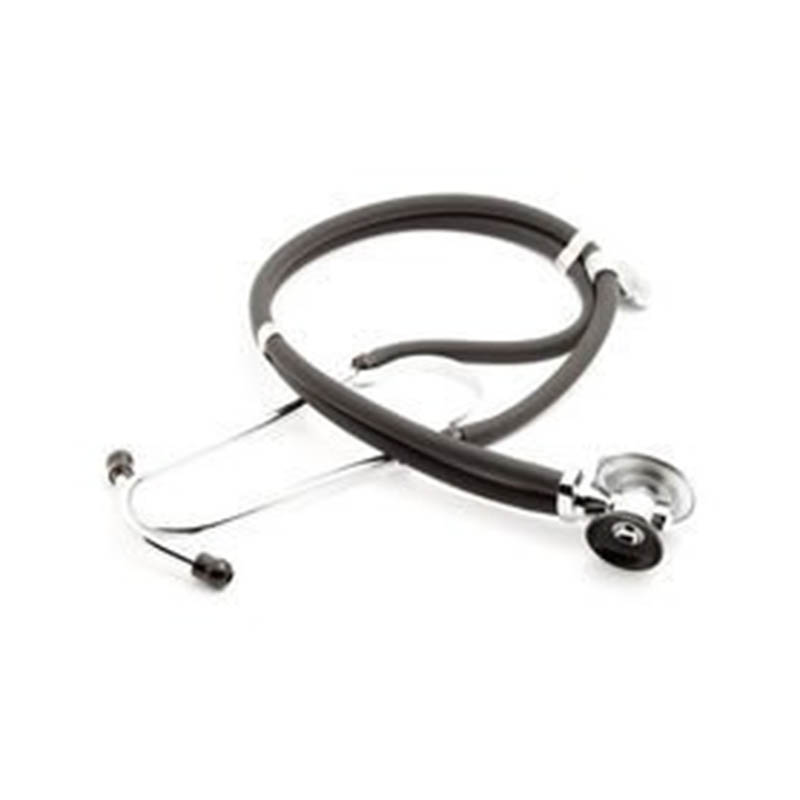

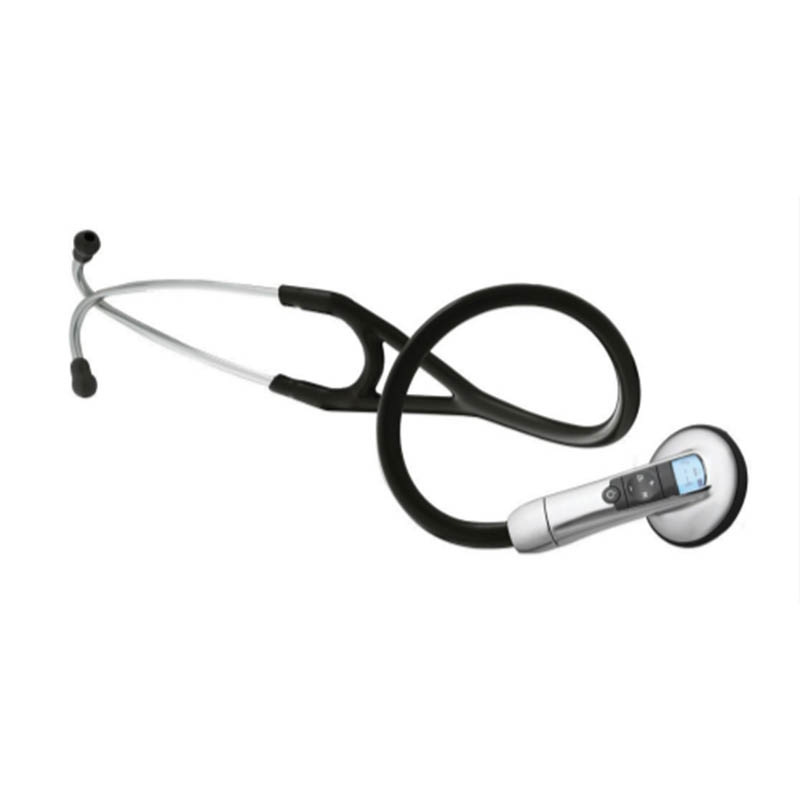

Moldura de estetoscopio

A través de nuestra rica experiencia y una cadena de suministro perfecta, nuestra compañía puede proporcionar a los clientes productos de estetoscopio personalizados de alta calidad para satisfacer sus necesidades específicas. Al mismo tiempo, tenemos 10 años de experiencia profesional en el servicio de comercio exterior, comprendemos el proceso de comercio exterior y atendemos mejor a nuestros clientes. Para los productos de estetoscopio, podemos hacer las piezas de plástico correspondientes, que se realiza principalmente a través de moldes de inyección.

La producción de moldes de inyección de estetoscopio debe combinarse con la precisión, el diseño ergonómico y los requisitos de biocompatibilidad de los equipos médicos

1. Puntos de diseño de Core

1) Estructura de separación y control deslizante:

La carcasa del estetoscopio a menudo contiene estructuras de recambio multidireccional (como hebillas de la cabeza al oído, tubos de guía de sonido colgante en forma de U) y una combinación de controles deslizantes de moho delantero (lotes T o unidades hidráulicas) y tapas inclinadas por moho trasero. Por ejemplo, la conexión entre el cabezal del tapón oídos y el colgante en forma de U debe diseñarse con controles deslizantes en diferentes áreas para garantizar el desmoldado suave y sin líneas de sujeción en la apariencia. La superficie de separación debe evitar la superficie de apariencia, y la puerta generalmente se selecciona en el área oculta (como la ranura de la cubierta de la batería o el interior del colgante). Las puertas puntuales o la inyección de buceo se utilizan para evitar afectar la apariencia y el rendimiento acústico

2) Core de precisión y sistema de enfriamiento:

Las estructuras delgadas, como los agujeros de guía de sonido (como φ1.5-2 mm), necesitan usar acero resistente al desgaste alto (como NAK80 o S136), y bielas de enfriamiento de cobre incorporadas para mejorar la eficiencia de la disipación de calor y evitar la deformación. Las cuatro esquinas del núcleo del moho están diseñadas con una colocación de la mandíbula de 5 ° para garantizar la precisión de sujeción de moho ≤ 0.01 mm.

Se recomienda el sistema de corredores de acceso caliente para moldes de múltiples cavidades para reducir los desechos y garantizar la uniformidad de la masa fundida, especialmente adecuada para el moldeo por inyección de las partes de conexión de la manguera de guía de sonido

3) Adaptación de eyección y automatización

Las cabezas de tapón para los oídos transparentes deben evitar los rasguños de eyectores. Se recomiendan eyectores y manipuladores en forma de Z para el desmoldeo colaborativo. Algunos fabricantes integran sistemas de posicionamiento visual para lograr una producción de alta velocidad y estable

2. Selección de material y proceso

1) MACES DE ACERO DE MOLD ES MATERIALES DE MOLDACIÓN DE INYECCIÓN:

Se prefiere el acero del moho a 718H, NAK80 (alta pulida) o S136 (resistencia a la corrosión), y los insertos clave necesitan enfriamiento al vacío. Los materiales de moldeo por inyección deben cumplir con la certificación ISO 13485, como PC de grado médico (buena transmitancia de luz) o ABS (resistencia de impacto fuerte).

Las piezas transparentes deben producirse en un taller sin polvo de clase 100,000 para evitar que las impurezas afecten la transmitancia de la luz y el rendimiento acústico

2) Control de parámetros del proceso

Use una máquina de moldeo por inyección de 90-200T, y el controlador de temperatura del moho controla con precisión la temperatura (circulación del agua ± 1 ° C) para reducir la contracción y la deformación. La tecnología de encapsulación de silicona líquida (LSR) se utiliza para combinar el anillo de sellado con la parte de plástico, lo que requiere moldeo por inyección secundaria y verificación de adhesión

3. Dificultades y soluciones técnicas

1) Moldado de una pieza de tubos huecos que conducen el sonido

Problema: los tubos huecos que conducen el sonido dentro del colgante en forma de U deben estar conectados y sin rebabas. La estructura tradicional es propensa a la degradación del rendimiento acústico debido a las marcas de soldadura.

Solución: Use el diseño de la puerta en forma de plátano + tecnología de corte caliente en el molde para equilibrar la ruta del flujo de fusión y combine el control del proceso SPC para monitorear la consistencia del tamaño del tubo hueco

2) Demoltamiento de micro tapones para los oídos

Problema: la cabeza del tapón para los oídos es de tamaño pequeño (aproximadamente 8-10 mm de diámetro), y es fácil de inclinar o romper durante el desmoldeo.

Solución: optimice el diseño del pasador del eyector (pin del eyector cónico + desmoldado asistido por gas) y diseñe alfileres de posicionamiento incrustados para ayudar al agarre del robot

3) Verificación de sellado

Problema: La conexión entre la cabeza del estetoscopio y la manguera de la guía de sonido requiere un espacio de ≤0.05 mm, y la contracción desigual puede conducir fácilmente a la fuga de aire.

Solución: El diseño de inserción dividida reserva los márgenes de reparación de moho, y el sistema de detección de CCD identifica automáticamente la brecha coincidente

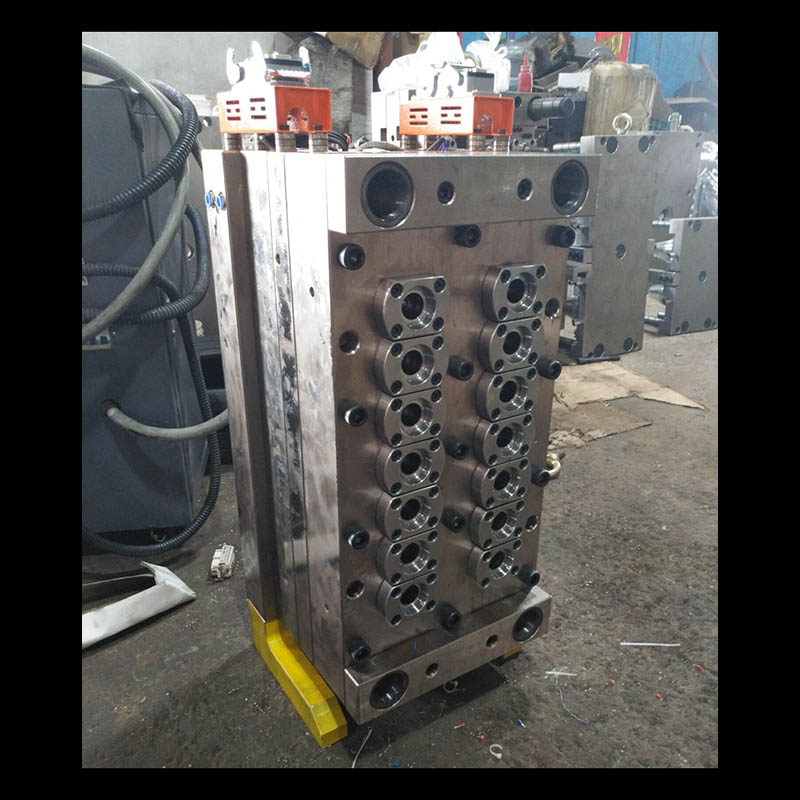

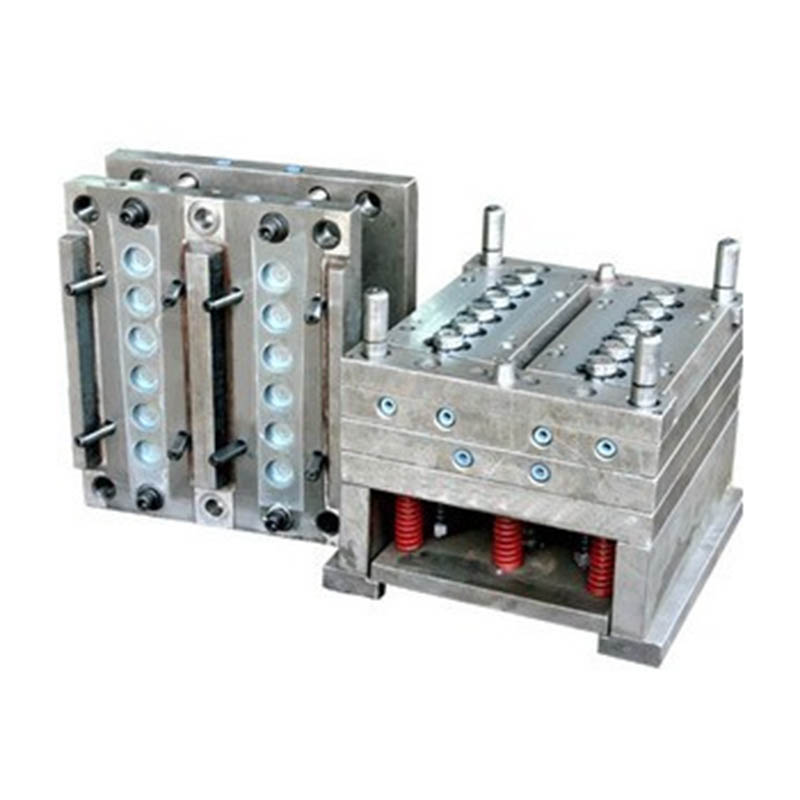

Molde de estetoscopio

Somos un fabricante de moho de estetoscopio, que proporciona fabricación de moho de estetoscopio de alta calidad. Siempre que desee personalizar/desarrollar productos de estetoscopio, puede encontrarnos. Tenemos diseño de molde de inyección profesional y tecnología de fabricación madura, que le brinda un servicio único, desde el transporte de productos de producción de productos de producción de productos de productos de productos, podemos ayudarlo en cada enlace. Mientras venga a nosotros, le proporcionaremos el mejor servicio y lo satisfará en términos de calidad del producto, tiempo de producción, diálogo de información, etc.

Fabricación de moldes de inyección de plástico

Especificaciones de moldeo de plástico

Diseño de molde:

Proceso de transacción:

Prueba de moho:

Envasado de productos

Fábrica

Somos una fábrica de moho de plástico personalizado. Nuestra fábrica es el fabricante de moldes de inyección de plástico. Tenemos 17 años de experiencia en moho de plástico personalizado profesional y 10 años de experiencia en el comercio exterior. Somos un proveedor de moho de plástico personalizado. Podemos proporcionar un servicio de moho de plástico personalizado. Nuestra fábrica puede hacer las piezas de plástico moldeadas por inyección, y la calidad de los productos lo satisfará.

Tenemos más de 50 máquinas de alta gama y cientos de ingenieros y diseñadores. Podemos proporcionar un servicio único, desde el diseño del producto - fabricación de moho - producción de productos - empaque de productos - transporte. Tenemos una cadena de producción completa. Podemos cumplir con todos sus requisitos.

Servicios que brindamos:

Servicio profesional de moho personalizado, diseño y fabricación de moldes de plástico. Producción de productos de plástico, diseño de productos, diseño de moho, personalización de moho de soplado, personalización de moho rotacional, personalización de moho con fundición a muerte. Servicios de impresión 3D, servicios de fabricación de CNC, embalaje de productos, embalaje personalizado, servicios de envío.

Siempre nos adherimos a los principios de calidad primero y tiempo. Mientras proporciona a los clientes los productos de la más alta calidad, intente maximizar la eficiencia de producción y acortar el tiempo de producción. Estamos orgullosos de decirle a todos los clientes que nuestra empresa no ha perdido a ningún cliente desde su establecimiento. Si existe un problema con el producto, buscaremos una solución activamente y asumiremos la responsabilidad hasta el final.
