Los principios básicos que rigen el proceso de fabricación de moldes para repelentes de mosquitos eléctricos son: alinearse con la funcionalidad del producto, garantizar la precisión y la estabilidad, mejorar la eficiencia de la producción y extender la vida útil del molde. Todo el proceso se puede dividir en siete etapas principales: preparación preliminar y análisis del producto; diseño de moldes; preparación y pretratamiento del material del molde; mecanizado de precisión de componentes de moldes; montaje de moldes; prueba y depuración de moldes; y aceptación y entrega de moldes. Cada etapa está intrincadamente vinculada; la calidad de la etapa anterior impacta directamente el progreso de los pasos posteriores. Cualquier descuido en una sola etapa podría provocar el desguace del molde o que el producto final no cumpla con los estándares de calidad. Por ello, es imprescindible seguir protocolos operativos estandarizados durante todo el proceso, adaptando todas las tareas a las características específicas del producto repelente de mosquitos eléctrico.

Etapa 1: Preparación Preliminar y Análisis del Producto. Éste constituye el requisito previo fundamental para la fabricación de moldes; su objetivo principal es definir claramente los requisitos del producto y analizar minuciosamente la estructura del producto, proporcionando así una base científica para el posterior diseño y mecanizado del molde. Primero, el equipo de fabricación del molde debe interactuar con el equipo de diseño del producto para obtener documentación completa del producto para el repelente de mosquitos eléctrico. Esto incluye modelos de productos en 3D, dibujos de ingeniería en 2D, especificaciones de materiales, tolerancias dimensionales, estándares estéticos, requisitos de ensamblaje y parámetros funcionales. Se debe prestar especial atención a las tolerancias dimensionales; para áreas críticas, como las uniones de la carcasa, los orificios de montaje para elementos calefactores y las interfaces para botellas de repelente de líquidos, generalmente se requiere que las tolerancias se controlen dentro de ±0,02 mm. Este estricto control evita problemas como espacios excesivos en las uniones de la carcasa, montajes sueltos del elemento calefactor o fugas de líquido causadas por desviaciones dimensionales. Al mismo tiempo, se deben definir claramente los materiales específicos del producto. La carcasa del repelente de mosquitos eléctrico generalmente se fabrica con plástico ABS, que no es tóxico, es inodoro, posee una alta resistencia mecánica, es fácil de moldear y exhibe suficiente resistencia al calor, lo que lo hace adecuado para productos expuestos a ambientes térmicos de baja temperatura. Las botellas o depósitos de repelente de líquidos suelen estar hechos de plástico PP, que ofrece excelentes propiedades de resistencia a la corrosión y sellado, evitando eficazmente la fuga del líquido repelente. Los componentes que entran en contacto directo con el elemento calefactor, como la base calefactora, pueden utilizar plástico PC o plástico ABS modificado, que ofrecen una resistencia al calor superior, lo que garantiza que las piezas permanezcan libres de deformaciones o envejecimiento incluso después de un uso prolongado.

Durante la fase de análisis del producto, el enfoque principal es deconstruir las características estructurales del repelente de mosquitos eléctrico y, junto con sus requisitos funcionales, analizar los desafíos específicos asociados con el proceso de moldeo. Por ejemplo, la carcasa inferior de los repelentes de mosquitos eléctricos de tipo líquido normalmente presenta una ranura de montaje para la botella de líquido, una perforación para la varilla del elemento calefactor y una interfaz para el cable de alimentación. Algunos productos también incorporan características estructurales como orificios de montaje de luces indicadoras y huecos para botones. En particular, la ranura de montaje de la botella de líquido requiere un alto grado de integridad de sellado para evitar fugas del fluido repelente; en consecuencia, la cavidad correspondiente dentro del molde debe poseer un acabado superficial y una precisión dimensional excepcionales. Además, es decisiva la precisión posicional de la perforación de la varilla del elemento calefactor; Una desviación excesiva en su colocación podría resultar en una instalación inclinada de la varilla, comprometiendo así tanto el rendimiento de calentamiento como la eficiencia de la volatilización del repelente. La cubierta superior de los dispositivos eléctricos repelentes de mosquitos que utilizan tapetes repelentes generalmente presenta una densa variedad de orificios de ventilación, caracterizados por sus diminutos diámetros y su distribución uniforme. El diseño del molde para tales componentes requiere la creación de los correspondientes pasadores de núcleo delgados; Al mismo tiempo, se debe prestar especial atención a garantizar un desmolde suave para evitar que los pasadores centrales se fracturen o que el producto terminado presente rebabas. Además, las carcasas de ciertos dispositivos eléctricos repelentes de mosquitos incorporan estructuras entrelazadas, como cierres a presión y ranuras, para facilitar el montaje y la sujeción segura de las secciones superior e inferior de la carcasa. Para moldear con éxito estas intrincadas características, el diseño del molde debe incorporar mecanismos laterales de extracción del núcleo; Este requisito constituye uno de los principales desafíos y puntos focales críticos en el diseño y fabricación de moldes para dispositivos eléctricos repelentes de mosquitos.

Al mismo tiempo, esta fase requiere la finalización de una investigación de mercado y un análisis de costos. Según el volumen de producción proyectado del producto, se debe tomar una determinación con respecto a la configuración adecuada del molde, específicamente, si se utilizará un molde de una sola cavidad o un molde de múltiples cavidades. Para producciones a gran escala, los moldes de múltiples cavidades son la opción preferida, ya que pueden mejorar significativamente la eficiencia de la producción; por el contrario, para lotes de producción más pequeños, se emplean moldes de una sola cavidad para minimizar los costos de fabricación del molde. Además, es esencial describir sistemáticamente los hitos clave, los estándares técnicos y los puntos de referencia de calidad para el proceso de fabricación de moldes. Esto implica formular un programa de producción integral y designar claramente a las personas responsables de cada etapa específica, asegurando así que la fabricación del molde se desarrolle de manera ordenada y eficiente.

Fase dos: etapa de diseño del molde. Esto constituye la fase central del proceso de fabricación del molde, ya que dicta directamente la integridad estructural, la precisión dimensional y la eficiencia de producción del molde terminado. A partir de los resultados derivados del análisis preliminar del producto, el trabajo de diseño se ejecuta utilizando paquetes de software de diseño de moldes especializados (como UG, Pro/E, AutoCAD, etc.). En este contexto, el módulo "Mold Wizard" del software UG se utiliza ampliamente en el diseño de moldes para dispositivos eléctricos repelentes de mosquitos, lo que permite la ejecución eficiente de tareas críticas como el diseño de líneas de separación y el modelado de cavidades y núcleos de moldes. El proceso de diseño del molde debe adherirse estrictamente a un conjunto de principios rectores: "solidez estructural, cumplimiento de estándares de precisión, funcionalidad de desmolde sin problemas y facilidad de mantenimiento". Funcionalmente, esta fase se subdivide en dos componentes distintos: diseño del proceso de moldeo y diseño de la estructura del molde. El diseño del proceso de moldeo sirve como base del diseño del molde; requiere determinar parámetros específicos del proceso de moldeo en función del material, la estructura y las dimensiones de los componentes del repelente de mosquitos eléctrico. Por ejemplo, la temperatura de moldeo del plástico ABS normalmente se controla dentro del rango de 180 a 220 °C, con una presión de inyección de 80 a 120 MPa y una temperatura del molde de 50 a 60 °C; Si se requiere un alto brillo superficial para el producto, la temperatura del molde se puede elevar a 60–80°C. Para el plástico PP, la temperatura de moldeo es de 170 a 210 °C, la presión de inyección es de 70 a 100 MPa y la temperatura del molde se controla a 20 a 40 °C. Al mismo tiempo, se debe analizar la tasa de contracción del material: el plástico ABS normalmente presenta una tasa de contracción del 0,5% al ​​0,8%, mientras que el plástico PP tiene una tasa del 1,0% al 2,0%. Al diseñar la cavidad del molde, se deben incorporar tolerancias adecuadas en función de estas tasas de contracción para garantizar que las dimensiones del producto moldeado cumplan con las especificaciones de diseño. Además, se debe establecer un esquema de diseño para el sistema de compuertas; Dado que los componentes de los repelentes de mosquitos eléctricos son predominantemente piezas pequeñas y de paredes delgadas, el sistema de compuerta debe utilizar un diseño de compuerta fina para evitar que las marcas de compuerta comprometan el atractivo estético del producto, al mismo tiempo que se garantiza un flujo suave del material fundido y se minimizan los defectos de moldeo, como líneas de soldadura y marcas de hundimiento. Para componentes con orificios de ventilación o perforaciones intrincadas, un sistema de ventilación bien diseñado es esencial para facilitar la evacuación oportuna de los gases generados durante el proceso de moldeo, evitando así defectos como burbujas de aire y disparos cortos.

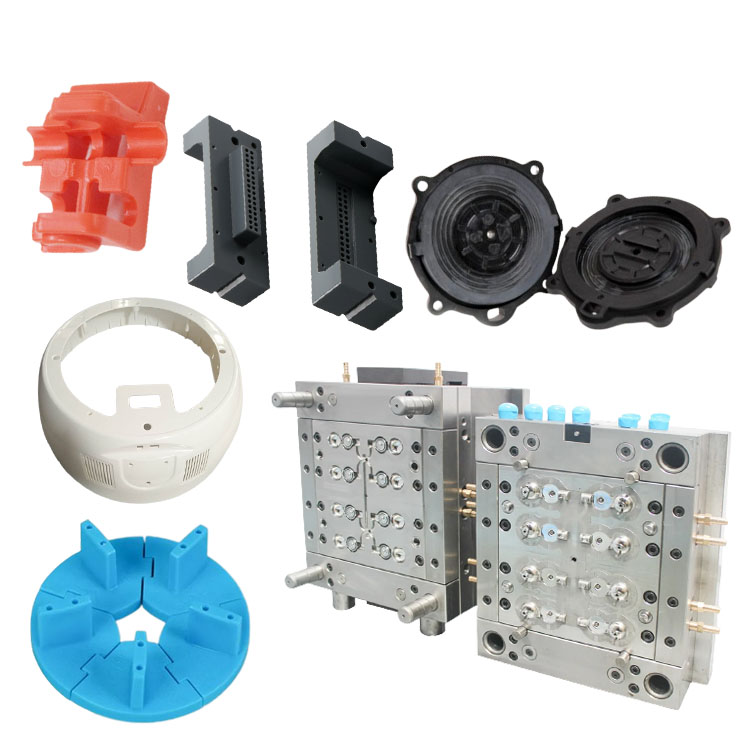

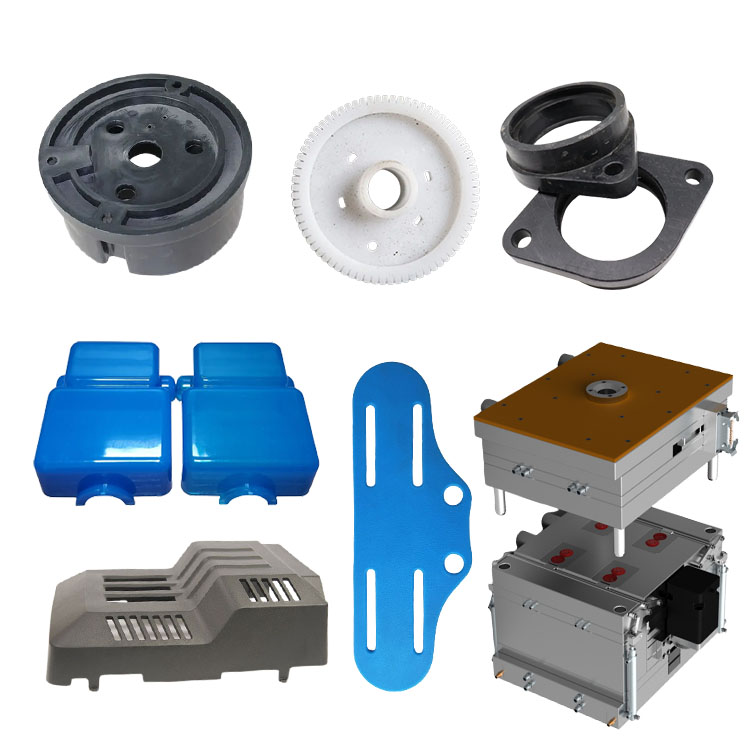

El diseño de la estructura del molde constituye el núcleo de la fase de diseño; Implica integrar la configuración estructural del producto con los requisitos del proceso de moldeo para completar el diseño general de la estructura del molde, abarcando el diseño de la cavidad, el núcleo, la base del molde, el mecanismo de guía, el mecanismo de expulsión, el mecanismo de extracción del núcleo lateral, el sistema de enfriamiento y otras partes constituyentes. La cavidad y el núcleo sirven como componentes de formación principales del molde; su geometría debe replicar con precisión los contornos externos de los componentes eléctricos repelentes de mosquitos. Dados los requisitos de precisión extremadamente altos involucrados, estos componentes deben modelarse con exactitud exacta basándose en el modelo digital 3D del producto. Además, la rugosidad de la superficie de estos componentes debe alcanzar un estándar de Ra 0,12 μm o más fino para garantizar que el producto moldeado resultante posea un acabado superficial liso y sin rebabas. Como estructura fundamental de un molde, se debe seleccionar la base del molde para que posea suficiente resistencia y excelente rigidez; El material más utilizado para las bases de los moldes es el acero 45. Después de someterse a un tratamiento de enfriamiento y revenido, se mejora su dureza y resistencia al desgaste, asegurando así que el molde permanezca libre de deformaciones durante un uso prolongado.

El mecanismo de guía sirve para garantizar una alineación precisa cuando se cierra el molde, evitando una desalineación entre las mitades superior e inferior del molde que podría provocar el rechazo del producto. Normalmente, esto se logra mediante una combinación de pilares guía y casquillos guía; la holgura entre los pilares y los casquillos debe controlarse estrictamente dentro de un rango de 0,01 a 0,03 mm. Además, se deben incorporar pasadores de localización para mejorar aún más la precisión del posicionamiento. El mecanismo de expulsión se encarga de desmoldar el producto una vez formado. Se debe seleccionar el método de expulsión apropiado en función de las características estructurales específicas del producto. Para el alojamiento de repelentes de mosquitos eléctricos se emplea frecuentemente la expulsión de clavijas; La colocación de los pasadores de expulsión debe realizarse con cuidado para evitar áreas funcionales críticas y superficies exteriores visibles del producto, evitando así la aparición de marcas de expulsión antiestéticas. Para componentes con geometrías más complejas, se pueden utilizar métodos como la expulsión de la placa extractora o la expulsión de pasador en ángulo para garantizar un desmolde suave sin causar daños al producto.

El mecanismo de extracción lateral del núcleo constituye un punto focal crítico en el diseño de moldes para repelentes de mosquitos eléctricos. Su función principal es formar elementos laterales en el producto, como pestañas de ajuste a presión, ranuras y orificios laterales, ejemplos de los cuales incluyen la abertura lateral para el cable de alimentación en la carcasa inferior y las diversas pestañas de ajuste a presión en la carcasa exterior. Un método comúnmente adoptado es el mecanismo de extracción del núcleo del pasador guía en ángulo. Su diseño requiere cálculos precisos con respecto al ángulo de inclinación, la longitud y la distancia de carrera de los pasadores guía en ángulo para garantizar una retracción suave del núcleo y un retorno preciso a la posición inicial. Además, se debe incorporar un mecanismo de bloqueo para evitar cualquier desplazamiento involuntario de los núcleos laterales durante el cierre del molde, que de otro modo podría comprometer la precisión dimensional del producto final. El sistema de enfriamiento está diseñado para regular la temperatura del molde, facilitando el rápido enfriamiento y solidificación del material fundido para aumentar la eficiencia de la producción y al mismo tiempo minimizar la contracción y deformación del producto. Los canales de enfriamiento deben seguir de cerca los contornos tanto de la cavidad del molde como del núcleo, asegurando una distribución uniforme que mantenga una temperatura constante en todas las partes del molde. Para los componentes que requieren un alto grado de hermeticidad, como las botellas repelentes de líquidos, el diseño del sistema de enfriamiento exige una precisión aún mayor para evitar que un enfriamiento desigual provoque deformaciones o deformaciones en el producto. Al finalizar la fase de diseño, el esquema de diseño del molde debe someterse a una revisión exhaustiva. Esto implica utilizar la tecnología de análisis de flujo de molde CAE para simular todo el proceso de llenado, enfriamiento y contracción de la masa fundida. Al predecir posibles defectos que pueden surgir durante el proceso de moldeo (como líneas de soldadura, marcas de hundimiento y deformaciones), la estructura del molde y los parámetros del proceso se pueden optimizar en función de los resultados del análisis, reduciendo así la cantidad de pruebas del molde y los costos de fabricación del molde. Al mismo tiempo, se deben redactar planos detallados de ensamblaje de moldes y planos de mecanizado de componentes, especificando claramente las dimensiones, tolerancias, materiales y requisitos de mecanizado para cada pieza individual para proporcionar una base definitiva para las operaciones posteriores de fabricación y montaje.

Fase III: Preparación y Pretratamiento del Material del Molde. La selección y el pretratamiento de los materiales del molde afectan directamente la dureza, la resistencia al desgaste, la vida útil y la precisión del mecanizado del molde. Por lo tanto, en función de los requisitos operativos específicos y la complejidad de mecanizado del molde repelente de mosquitos eléctrico, se deben seleccionar los materiales apropiados y someterlos a un tratamiento previo riguroso. Los componentes del molde central, como cavidades, núcleos, pasadores guía en ángulo y pasadores expulsores, requieren el uso de aceros para moldes de alta resistencia al desgaste. Las opciones más utilizadas incluyen aceros preendurecidos como P20, 718H y NAK80. Entre ellos, el acero P20 ofrece una excelente maquinabilidad y propiedades mecánicas integrales, alcanzando una dureza de HRC 30–36; Es adecuado para moldes repelentes de mosquitos eléctricos que requieren precisión estándar. El acero 718H posee una mayor dureza (HRC 38–42), junto con una resistencia al desgaste y tenacidad superiores, lo que lo hace ideal para moldes destinados a una producción de gran volumen o aquellos con estrictos requisitos de precisión. El acero NAK80 es un acero pretemplado y pulible capaz de conseguir un alto acabado superficial sin necesidad de tratamientos de pulido posteriores; Es más adecuado para moldes donde la calidad estética del producto final es un requisito crítico. Los componentes auxiliares, como bases de moldes, pilares guía y casquillos guía, se pueden fabricar con acero 45# o acero 40Cr, que se someten a tratamientos de temple y revenido para mejorar su resistencia y rigidez.

Una vez que se completa la preparación del material, comienza la fase de pretratamiento, que involucra principalmente procesos como forjado, recocido y templado y revenido. El objetivo de la forja es refinar la microestructura interna del material, eliminar defectos como la porosidad y la holgura, y mejorar la densidad y dureza del material, asegurando así que los componentes del molde no se fracturen durante el mecanizado posterior o el uso operativo. El objetivo del recocido es reducir la dureza del material, mejorar la maquinabilidad y minimizar el desgaste de la herramienta durante el procesamiento, al mismo tiempo que alivia las tensiones internas para evitar la deformación durante las etapas posteriores de mecanizado y tratamiento térmico. Para aceros para moldes, normalmente se emplea el recocido esferoidal; el material se calienta a 750-780 °C, se mantiene a esta temperatura durante un período específico y luego se enfría lentamente. Este proceso transforma la microestructura interna en perlita esferoidizada, reduciendo la dureza a HB 200-220 y facilitando así las operaciones de corte posteriores. El enfriamiento y revenido (un proceso de tratamiento térmico que se aplica principalmente a bases de moldes y componentes auxiliares) implica calentar el material a 850–880 °C, mantenerlo a esta temperatura antes del enfriamiento y luego recalentarlo a 550–600 °C para revenirlo. Este proceso imparte excelente resistencia y tenacidad al material, con la dureza controlada dentro del rango de HRC 28-32, asegurando así la rigidez y estabilidad de la base del molde.

Al finalizar la fase de pretratamiento, el material debe someterse a una inspección dimensional y una evaluación de la calidad de la superficie para garantizar que sus dimensiones cumplan con las especificaciones de procesamiento y que su superficie esté libre de defectos como grietas, rayones o incrustaciones. Cualquier material no conforme debe reemplazarse rápidamente para evitar cualquier impacto adverso en la calidad de las etapas de procesamiento posteriores.

Fase 4: Mecanizado de precisión de componentes del molde. Esta constituye la etapa crítica donde el plano de diseño se traduce en componentes físicos tangibles. En función de los requisitos de procesamiento específicos de cada componente del molde, se deben seleccionar equipos y técnicas de mecanizado adecuados, aplicando controles estrictos para garantizar la precisión del mecanizado y la calidad de la superficie. Los componentes del molde repelente de mosquitos eléctrico exigen una alta precisión de mecanizado e implican secuencias de procesamiento complejas, que comprenden principalmente etapas de mecanizado en bruto, semiacabado, acabado y tratamiento de superficies. Los equipos comúnmente utilizados para estas operaciones incluyen fresadoras CNC, tornos CNC, máquinas de mecanizado por descarga eléctrica (EDM), máquinas de mecanizado por descarga eléctrica por alambre (WEDM), rectificadoras y pulidoras.

El objetivo principal de la fase de desbaste es eliminar el exceso de material y establecer el contorno preliminar del componente, sentando así las bases para operaciones de acabado posteriores. El mecanizado de desbaste se realiza normalmente mediante fresadoras CNC o fresadoras convencionales. Durante este proceso se debe reservar un margen de acabado de 0,3 a 0,5 mm; Además, las velocidades de mecanizado y los avances deben controlarse cuidadosamente para evitar la deformación del material causada por tensiones excesivas inducidas por el mecanizado. Para componentes con geometrías complejas, como cavidades de moldes y núcleos, se realiza un tratamiento de envejecimiento después del mecanizado de desbaste para aliviar las tensiones internas y minimizar aún más el potencial de deformación durante las etapas de acabado posteriores. La etapa de semiacabado implica principalmente refinar los contornos de los componentes y corregir los errores generados durante el mecanizado en desbaste, acercando así las dimensiones y la geometría de las piezas a las especificaciones de diseño. Las operaciones de semiacabado suelen utilizar equipos como fresadoras CNC y tornos CNC, manteniendo una tolerancia de mecanizado de ±0,05 mm. Al mismo tiempo, las zonas críticas de los componentes se someten a un desbarbado preliminar para eliminar las rebabas de mecanizado. Para componentes que presentan superficies curvas complejas o microestructuras intrincadas, como los pasadores del núcleo de ventilación en la cubierta superior de un dispositivo repelente de mosquitos eléctrico o los pilares guía en ángulo dentro de un mecanismo de extracción del núcleo lateral, la etapa de semiacabado requiere el uso de equipos de mecanizado CNC de alta precisión para garantizar la exactitud dimensional de estas características estructurales.

La etapa de acabado constituye la fase fundamental para garantizar la precisión del molde; exige el despliegue de equipos de mecanizado de alta precisión y un control riguroso tanto de la precisión del mecanizado como de la calidad de la superficie. Para componentes centrales, como cavidades de moldes y núcleos, las operaciones de acabado pueden emplear equipos que incluyen fresadoras CNC simultáneas de 5 ejes, máquinas de mecanizado por descarga eléctrica (EDM) y máquinas de electroerosión por hilo. Entre ellas, las fresadoras CNC simultáneas de 5 ejes permiten el mecanizado de alta precisión de superficies curvas complejas, logrando una tolerancia de mecanizado de hasta ±0,005 mm y una rugosidad superficial de Ra 0,08 μm. Las máquinas de electroerosión se utilizan principalmente para mecanizar estructuras complejas y características intrincadas dentro de cavidades y núcleos; Al utilizar descargas de chispas entre un electrodo y la pieza de trabajo para erosionar el material metálico, logran una tolerancia de mecanizado de hasta ±0,002 mm y son capaces de procesar aceros para moldes de alta dureza. Las máquinas de electroerosión por hilo se utilizan principalmente para mecanizar componentes como inserciones de moldes y pilares guía en ángulo, lo que permite el mecanizado de alta precisión de perfiles lineales y curvos; Específicamente, la electroerosión por hilo de avance lento puede lograr una tolerancia de mecanizado de hasta ±0,001 mm y una rugosidad superficial de Ra 0,05 μm.

Una vez finalizada la etapa de acabado, los componentes se someten a procesos de tratamiento superficial, que incluyen principalmente pulido y nitruración. El objetivo del pulido es mejorar el acabado superficial de los componentes, asegurando así que los productos moldeados resultantes posean superficies lisas y sin rayones. El proceso de pulido requiere el uso progresivo de herramientas de pulido cada vez más finas, que van desde el pulido basto hasta el pulido fino, hasta que la rugosidad de la superficie de las cavidades y núcleos del molde alcance un estándar de Ra 0,12 μm o mejor. Para los componentes que requieren un alto grado de integridad de sellado, como los frascos de medicamentos líquidos, la rugosidad de la superficie debe cumplir con un estándar aún más estricto de Ra 0,08 μm o mejor. El tratamiento de nitruración se emplea principalmente para mejorar la dureza de la superficie y la resistencia al desgaste de los componentes del molde, extendiendo así la vida útil del molde. Normalmente, se utiliza un proceso de nitruración con gas: los componentes se colocan en un horno de nitruración donde, a una temperatura de 500 a 550 °C, se introduce gas amoníaco. Esto hace que los átomos de nitrógeno se difundan en las superficies de los componentes, formando una capa dura nitrurada con una dureza superficial superior a HV850. Fundamentalmente, este proceso no compromete la dureza interna de los componentes, evitando así el desgaste y la deformación durante el funcionamiento.

Durante todo el proceso de fabricación, cada componente se somete a rigurosos controles de calidad. Los equipos de inspección, como calibradores, micrómetros, indicadores de cuadrante y máquinas de medición de coordenadas (MMC), se utilizan para verificar dimensiones, tolerancias, rugosidad de la superficie y otros parámetros, asegurando el cumplimiento estricto de las especificaciones de diseño. Los componentes no conformes se reelaboran o se desechan para evitar que pasen a la siguiente etapa de ensamblaje.

Etapa 5: Montaje del molde. El ensamblaje del molde es el proceso de integrar los diversos componentes terminados en un molde completo de acuerdo con las especificaciones de diseño. La precisión del ensamblaje afecta directamente la precisión del cierre del molde, la suavidad de la expulsión y la eficiencia general de la producción. En consecuencia, el proceso de ensamblaje se adhiere a los principios de "instalar primero las características de referencia, seguidas de los detalles; e instalar primero los componentes internos, seguidos de los externos". Esto implica utilizar herramientas y técnicas de ensamblaje especializadas para mantener un control estricto sobre la calidad del ensamblaje.

Antes del ensamblaje, todos los componentes se someten a un proceso de limpieza exhaustivo para eliminar los contaminantes de la superficie, como manchas de aceite, virutas de metal y polvo, que de otro modo podrían comprometer la precisión del ensamblaje y la vida útil del molde. Al mismo tiempo, se inspeccionan las dimensiones y la calidad de la superficie de cada componente para garantizar que cumplan con las especificaciones antes de comenzar el ensamblaje. El paso inicial del montaje implica instalar la base del molde; esto implica ensamblar componentes tales como las placas de molde superior e inferior, pilares guía y casquillos guía. El espacio libre entre los pilares guía y los casquillos se ajusta cuidadosamente para garantizar un cierre del molde suave y sin trabas y una alineación precisa. La instalación de los pilares guía y los casquillos normalmente utiliza un ajuste de interferencia para garantizar una conexión segura y se aplica un lubricante a sus superficies de contacto para facilitar un funcionamiento suave.

...aceite para reducir el desgaste.

A continuación, se instalan la cavidad y el núcleo. La cavidad mecanizada y el núcleo se fijan a la base del molde mediante conexiones atornilladas o ajustes a presión, lo que garantiza una fijación firme y sin oscilaciones. La instalación de la cavidad y el núcleo debe cumplir estrictamente con las especificaciones de diseño; su coaxialidad y planitud deben ajustarse para garantizar un acoplamiento preciso durante el cierre del molde, evitando así una desalineación que podría provocar productos desechados. Al finalizar la instalación, se debe inspeccionar el espacio de acoplamiento entre la cavidad y el núcleo. Este espacio libre debe mantenerse dentro de un rango de 0,01 a 0,03 mm para evitar fugas de material fundido y al mismo tiempo evitar una compresión excesiva que podría dañar los componentes.

Posteriormente, se instalan mecanismos auxiliares, como el sistema de expulsión, el mecanismo de extracción del núcleo lateral, el sistema de enfriamiento y el sistema de compuerta. Para el sistema de expulsión, la posición y la altura de los pasadores expulsores deben ajustarse para garantizar que expulsen el producto suavemente y regresen con precisión a su posición inicial después de la expulsión. La holgura entre los pasadores expulsores y sus orificios correspondientes debe controlarse entre 0,01 y 0,02 mm para evitar fugas de material. Para el mecanismo de extracción de núcleos lateral, el ángulo de inclinación de los pasadores guía en ángulo y la carrera de extracción de núcleos deben ajustarse para garantizar una extracción suave y un retorno preciso; el mecanismo de bloqueo debe estar bien sujeto para evitar que el núcleo lateral se mueva durante el cierre del molde. Para el sistema de enfriamiento, todas las conexiones de las tuberías deben estar seguras y sin fugas, y el contacto entre las tuberías y la cavidad/núcleo debe optimizarse para garantizar una eficiencia de enfriamiento uniforme. Para el sistema de compuerta, la posición y las dimensiones de la compuerta deben ajustarse para garantizar un llenado suave del material fundido y una transición perfecta entre la compuerta y la cavidad, minimizando así las marcas de la compuerta.

Una vez que se completa el ensamblaje, se requiere un proceso de depuración integral. El molde se abre y cierra manualmente para verificar su precisión de cierre, suavidad de expulsión y el funcionamiento sincronizado de todos los mecanismos, asegurando que el molde funcione correctamente. Al mismo tiempo, se debe verificar la integridad del sellado del molde mediante pruebas de presión para confirmar que los sistemas de refrigeración y compuerta estén libres de fugas. Cualquier problema identificado durante este proceso debe abordarse de inmediato mediante ajustes o retrabajo hasta que el conjunto del molde cumpla con todos los estándares de calidad. Fase 6: Prueba y depuración del molde. Esta constituye una etapa crítica para verificar la calidad y desempeño del molde. Durante esta fase, se producen piezas de muestra mediante pruebas; Luego, estas muestras se inspeccionan en busca de diversas métricas, incluidas dimensiones, apariencia y funcionalidad. Según los resultados de la prueba del molde, se realizan ajustes en el propio molde, así como en los parámetros del proceso, garantizando así que el molde sea capaz de producir productos conformes. Las pruebas de moldes deben realizarse en máquinas de moldeo por inyección o máquinas de fundición a presión dedicadas, con los parámetros del equipo (como presión de inyección, velocidad de inyección, temperatura de moldeo, temperatura del molde y tiempo de enfriamiento) configurados en estricta conformidad con los parámetros del proceso de moldeo establecidos durante la fase de diseño inicial.
